Роторно-поршневой двигатель внутреннего сгорания (двигатель Ванкеля), конструкция которого разработана в 1957 инженером Ф. Ванкелем (F. Wankel, ФРГ).
Особенность двигателя - применение вращающегося ротора (поршня), размещенного внутри цилиндра, поверхность которого выполнена по эпитрохоиде.

Установленный на валу ротор жестко соединён с зубчатым колесом, которое входит в зацепление с неподвижной шестерней. Ротор с зубчатым колесом как бы обкатывается вокруг шестерни. Его грани при этом скользят по эпитрохоидальной поверхности цилиндра и отсекают переменные объёмы камер в цилиндре.

Такая конструкция позволяет осуществить 4-тактный цикл без применения специального механизма газораспределения. Герметизация камер обеспечивается радиальными и торцевыми уплотнительными пластинами, прижимаемыми к цилиндру центробежными силами, давлением газа и ленточными пружинами.

Смесеобразование, зажигание, смазка, охлаждение, запуск принципиально такие же, как и у обычного поршневого двигателя внутреннего сгорания.

Практическое применение получили двигатели с трёхгранными роторами, с отношением радиусов шестерни и зубчатого колеса: r: R = 2: 3, которые устанавливают на автомобилях, лодках и т.п. Масса и габариты двигателя Ванкеля в 2-3 раза меньше соответствующих им по мощности двигателей внутреннего сгорания обычной схемы.

РПД внутреннего сгорания с искровым зажиганием имеет секции, каждая из которых работает по четырехтактному циклу.

Функцию поршня в РПД выполняет трехвершинный ротор, преобразующий силу давления газов во вращательное движение эксцентрикового вала. Движение ротора относительно статора (наружного корпуса) обеспечивается парой шестерен, одна из которых закреплена на роторе, а вторая на боковой крышке статора.

Вал вращается в подшипниках, размещенных на корпусе и имеет цилиндрический эксцентрик, на котором вращается ротор. Шестерня неподвижно закреплена на корпусе двигателя. С ней в зацеплении находится шестерня ротора. Взаимодействие этих шестерен обеспечивает целесообразное движение ротора относительно корпуса, в результате которого образуются три разобщенных камеры переменного объема.

Передаточное отношение шестерен 2:3, поэтому за один оборот эксцентрикового вала ротор поворачивается на 120 градусов. За полный оборот ротора в каждой из камер совершается полный четырехтактный цикл. Газообмен регулируется вершиной ротора при прохождении ее через впускное и выпускное окна. Крутящий момент получается в результате действия газовых сил через ротор на эксцентрик вала.

История разработки роторно-поршневых двигателей по схеме Ванкеля уходит к началу 60-х годов и в наше время имеет более чем тридцатилетнюю историю.
В 1960-62 годах из двадцати наиболее крупных автомобилестроительных компаний 11 фирм приобрели лицензионные права на разработку и производство РПД. На долю этих фирм приходилось около 70% мирового автомобильного производства, в т.ч. 80% производства легковых автомобилей США, 71% Японии, 44% Западно-европейских стран.

Повышенный интерес к РПД был вызван их существенными потенциальными преимуществами по сравнению с обычными поршневыми двигателями сравнимого класса мощности:

меньшим на 35-40% общим количеством деталей;
меньшим удельным весом при использовании одинаковых материалов;
меньшим габаритным объемом и рядом других достоинств.

Основным побудительным мотивом для многих зарубежных фирм явилось реализовать ожидаемый экономический эффект от выпуска на рынок новых, более дешевых двигателей. Фирмы, которые проводили глубокие научные исследования особенностей РПД (рабочего процесса, процессов газообмена, влияние масштабного фактора, особенностей и условий работы основных деталей и узлов и др.):

Кертисс-Райт (США);
Тойо-Когио/Мазда/ (Япония).

На пути создания встали значительные технические трудности, такие, например, как:

отработка качественного рабочего процесса в камере неблагоприятной формы;
обеспечение герметичности уплотнения рабочих объемов;
отработка конструкции корпусных деталей, обеспечивающих работу без коробления в условиях неравномерного их нагрева.

В результате огромной проделанной научно-исследовательской и опытно-конструкторской работы этим фирмам удалось решить почти все наиболее сложные технические задачи на пути создания РПД и выйти на этап их промышленного производства.

Конструкция и принципы работы двигателя внутреннего сгорания (ДВС)

Двигатель внутреннего сгорания, тепловой двигатель, в котором химическая энергия топлива, сгорающего в рабочей полости, преобразуется в механическую работу.
По роду топлива ДВС разделяются на двигатели:
жидкого топлива;
газовые.

По способу заполнения цилиндра свежим зарядом:
четырехтактные;
двухтактные.

По способу приготовления горючей смеси из топлива и воздуха двигатели с:
внешним смесеобразованием;
внутренним смесеобразованием.

К двигателям с внешним смесеобразованием относятся карбюраторные, в которых горючая смесь из жидкого топлива и воздуха образуется в карбюраторе, и газосмесительные, в которых горючая смесь из газа и воздуха образуется в смесителе.
В ДВС с внешним смесеобразованием зажигание рабочей смеси в цилиндре производится электрической искрой.

В двигателях с внутренним смесеобразованием (дизелях) топливо самовоспламеняется при впрыскивании его в сжатый воздух, нагретый до высокой температуры.

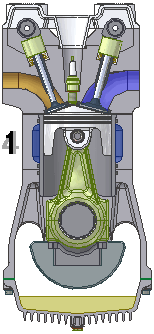

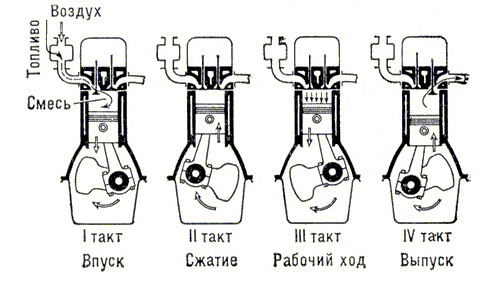

Рабочий цикл 4-тактного карбюраторного ДВС совершается за 4 хода поршня (такта), т. е. за 2 оборота коленчатого вала.

При 1-м такте — впуске - поршень движется от верхней мёртвой точки (в. м. т.) к нижней мёртвой точке (н. м. т.). Впускной клапан при этом открыт и горючая смесь из карбюратора поступает в цилиндр.

В течение 2-го такта — сжатия, - когда поршень движется от н. м. т. к в. м. т., впускной и выпускной клапаны закрыты и смесь сжимается до давления 0,8—2 Мн/м2 (8—20 кгс/см2). Температура смеси в конце сжатия составляет 200—400°C. В конце сжатия смесь воспламеняется электрической искрой и происходит сгорание топлива. Сгорание имеет место при положении поршня, близком к в. м. т. В конце сгорания давление в цилиндре составляет 3—6 Мн/м2 (30—60 кгс/1см2), а температура 1600—2200°C.

3-й такт цикла — расширение - называется рабочим ходом; в течение этого такта происходит преобразование тепла, полученного от сгорания топлива, в механическую работу.

4-й такт — выпуск - происходит при движении поршня от н. м. т. к в. м. т. при открытом выпускном клапане. Отработавшие газы вытесняются поршнем.

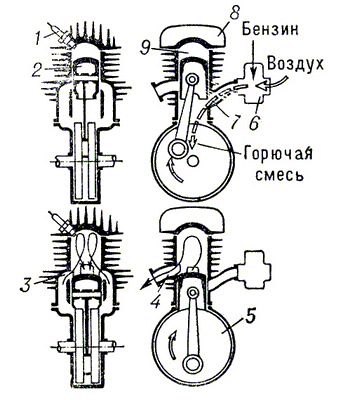

Рабочий цикл 2-тактного карбюраторного ДВС осуществляется за 2 хода поршня или за 1 оборот коленчатого вала. Процессы сжатия, сгорания и расширения практически аналогичны соответствующим процессам 4-тактного ДВС. При прочих равных условиях 2-тактный двигатель должен быть в 2 раза более мощным, чем 4-тактный, т. к. рабочий ход в 2-тактном двигателе происходит в 2 раза чаще, однако на практике мощность 2-тактного карбюраторного ДВС часто не только не превышает мощность 4-тактного с тем же диаметром цилиндра и ходом поршня, но оказывается даже ниже.

Это обусловлено тем, что значительную часть хода (20—35% ) поршень совершает при открытых окнах, когда давление в цилиндре невелико и двигатель практически не производит работы; продувка цилиндра требует затрат мощности на сжатие воздуха в продувочном насосе; очистка пространства цилиндра от продуктов сгорания газов и наполнение его свежим зарядом значительно хуже, чем в 4-тактном ДВС.

Рабочий цикл карбюраторного ДВС может быть осуществлен при очень большой частоте вращения вала (3000—7000 об/мин). Двигатели гоночных автомобилей и мотоциклов могут развивать 15 000 об/мин и более.

Нормальная горючая смесь состоит примерно из 15 частей воздуха (по массе) и 1 части паров бензина. Двигатель может работать на обеднённой смеси (18 : 1) или обогащенной смеси (12 : 1). Слишком богатая или слишком бедная смесь вызывает сильное уменьшение скорости сгорания и не может обеспечить нормального протекания процесса сгорания.

Регулирование мощности карбюраторного ДВС осуществляется изменением количества смеси, подаваемой в цилиндр (количественное регулирование). Большая частота вращения и выгодные соотношения топлива и воздуха в смеси обеспечивают получение большой мощности в единице объёма цилиндра карбюраторного двигателя, поэтому эти двигатели имеют сравнительно небольшие габариты и массу [ 1—4 кг/квт ( 0,75—3 кг/л. с.)].

Применение низких степеней сжатия обусловливает умеренные давления в конце сгорания, вследствие чего детали можно делать менее массивными, чем, например, в дизелях.

При увеличении диаметра цилиндра карбюраторного ДВС возрастает склонность двигателя к детонации, поэтому карбюраторные ДВС не делают с большими диаметрами цилиндров (как правило, не более 150 мм).

Наибольшая мощность 4-тактного карбюраторного ДВС 600 квт (800 л. с.).
Мотоциклетные карбюраторные 2-тактные и 4-тактные ДВС имеют мощность от 3,5 до 45 квт (от 5 до 60 л. с.).
Авиационные поршневые двигатели с непосредственным впрыском бензина и искровым зажиганием развивают до 1100 квт (1500 л. с.) и более.

Экономичность работы ДВС характеризуется эффективным КПД, который представляет собой отношение полезной работы к количеству тепла, выделяемого при полном сгорании топлива, затраченного на получение этой работы. Максимальный эффективный КПД наиболее совершенных ДВС около 44%.

22.11.2007 г.
